※车型特点：

◇采用东风汽车股份有限公司原装二类底盘EQ1125SJ8CDC，车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。

◇单排座豪华驾驶室，冷暖空调、电动窗、中控锁、遥控钥匙、日间行车灯、断气刹、科技感十足，驾乘更舒适。

◇选配玉柴、朝柴、云内等发动机，150～170马力自由选择，动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。

◇标配大功率真空吸污泵和优质液压系统，罐体封头一次压铸成型、罐体可后开、双顶自卸。

◇罐内污物可通过后盖直接倾倒，具有真空度高（比吸粪车的吸力更大）、吨位大、效率高、用途更广泛的特点。

◇机动性能强，环保性能好，人性化设计，器材布置合理，取用方便。

◇车辆设计精巧,外形美观，线条流畅，操作简便，性能良好。

◇具备国家税务总局免征公告，上牌时免交车辆购置税。

※车辆资质：

◇发动机排放符合GB3847-2005,GB17691-2018国Ⅵ标准。

◇整车列入工信部汽车新产品上户公告，公告批次：第333批。

◇整车通过质量监督检验中心检测。

◇整车通过CCC认证.

◇整车通过环保达标，环保达标发动机型号：CY4SK361, D25TCIF1, YCY30165-60；

◇整车列入国家税务总局免征车辆购置税目录;2019年第2册总第2册2096页。

※车辆基本技术参数：

车辆型号

TWY5120GXWE6型吸污车

产品号

APF6C6H5042

产品ID

W3148372

质量参数

额定装载质量(kg)

5950

轴荷(kg)

4350/7645

整车整备质量(kg)

5850

最大总质量(kg)

11995

尺寸参数

长（mm）

7300

轴距（mm）

3800

宽（mm）

2200

高（mm）

2950

前  悬

1130

后  悬

1130/2370

前轮距

1745,1802,1820

后轮距

1630,1650,1800

接近角

21

离去角

12

其它参数

最高车速（km/h）

103

准乘人数

3（含驾驶员）

钢板弹簧片数

8/10+7

驱动形式

4×2

轮胎数

6

轮胎规格

245/70R19.5

※底盘

底盘型号

EQ1125SJ8CDC

生产厂家

东风汽车股份有限公司

※驾驶室配置

空调

冷暖空调

中控锁

有

电动玻璃

有

遥控钥匙

有

方向助力

有

多功能方向盘

有

日间行车灯

有

断气刹

有

※发动机

型号

CY4SK361

功率(kw)/马力

125/170

生产厂家

东风朝阳朝柴动力有限公司

排量（ml）

3856

额定转速（r/min）

2500

最大扭矩（N∙m）

540N.m

最大扭矩转速（r/min）

1600rpm

排放标准

GB3847-2005,GB17691-2018国Ⅵ

※变速箱

品牌

万里扬

型号

6TS55

※后桥

品牌

邦乐

吨位

5.5

车架

192双层大梁

※其它

制动

气制动

电压（V）

24

转向

动力转向

离合

气压伺服助力

选换档

双锥同步器

ABS厂家

襄阳东风隆诚机械有限责任公司

ABS型号

ABS/ASR-12V-4S/4M

※整车结构

※罐体

罐体容量（L）

7800L

罐体材质

Q235碳钢

厚度(mm)

6

形状

圆形罐体

结构

焊接式

防荡板

纵

上装配置

专用部分由压力罐体、真空吸污泵、取力器、传动轴、水气分离器、吸污管8米1根、油气分离器、多路换向阀、放污阀、视污窗、真空压力表、 管网系统、液压系统等组成，随车配置大功率真空吸污泵和优质液压系统，罐体封头一次压铸成型、罐体可液压后开、双顶液压自卸

※真空泵（标配）

型号

XD-350

生产厂家

随州亿丰泵业有限公司

水平吸程(m)

20～30

垂直吸程（m）

7～8

抽气速率

m3/h

350

L/S

97

极限压力

-90000

转速（r/min）

950

消耗功率(KW)

≤10

进、排气孔径(mm)

￠50

适用车型

4-8T

最高泵温(℃)

≤90

※真空泵结构

多旋片式系列真空泵主要由泵体、转子、前后端盖、旋片、轴承、联轴器等零件组成，转子中心偏置于泵体中心。

※真空泵工作原理

当偏心转子旋转时，旋片在离心力的作用下紧贴着泵体内壁滑动，吸气工作室的容积逐渐增大，被抽气体吸入其中，直到旋片转到吸气结束，吸入气体被隔离。转子继续旋转，被隔离气体逐渐被压缩，压力增高，当压力超过排气口的压力时，则气体被排出泵外。这样反复循环，将容器中的空气抽去形成真空。

※水循环泵（选配）

型号

SK-9

生产厂家

随州亿丰泵业有限公司

水平吸程(m)

20～30

垂直吸程（m）

6～10

抽气量（m3/分）

9

转速（转/分）

1450

功率 (kw)

真空泵

15

压缩机

22

口径（mm）

进

80

出

80

水耗量(l/min)

30~40

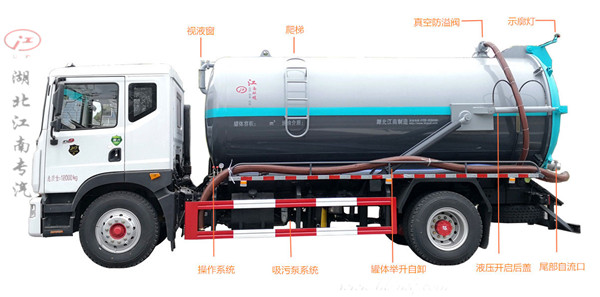

※上装细节展示图

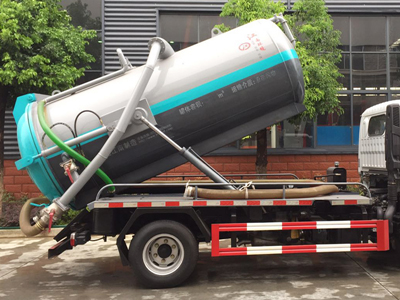

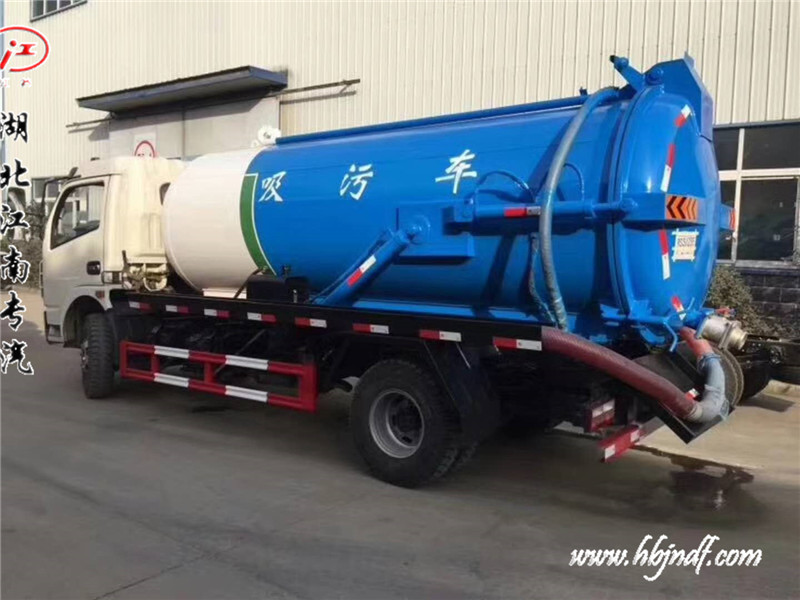

罐体自卸:

吸污罐体采用双油缸自卸，不怕大块污物堵塞，倾倒污水更方便更快捷。

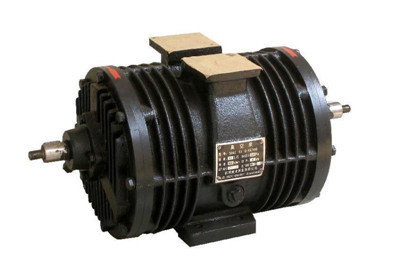

吸污泵：

采用真空吸污泵，结构简单，吸力更强劲，选用亿丰泵。

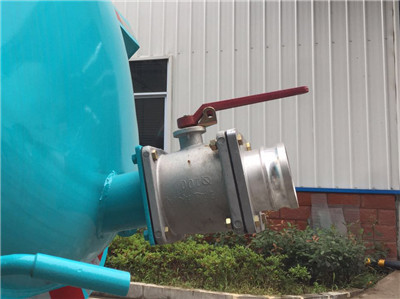

后自流口：

尾部自流口，口径大，自流快，标配为手动球阀开关，可选配液压开启，倾倒方便。

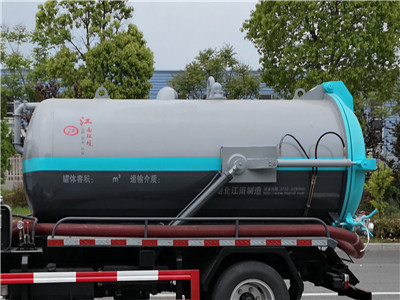

吸污罐体：

采用6mm优质碳钢制作圆形罐体，设计合理不变形。

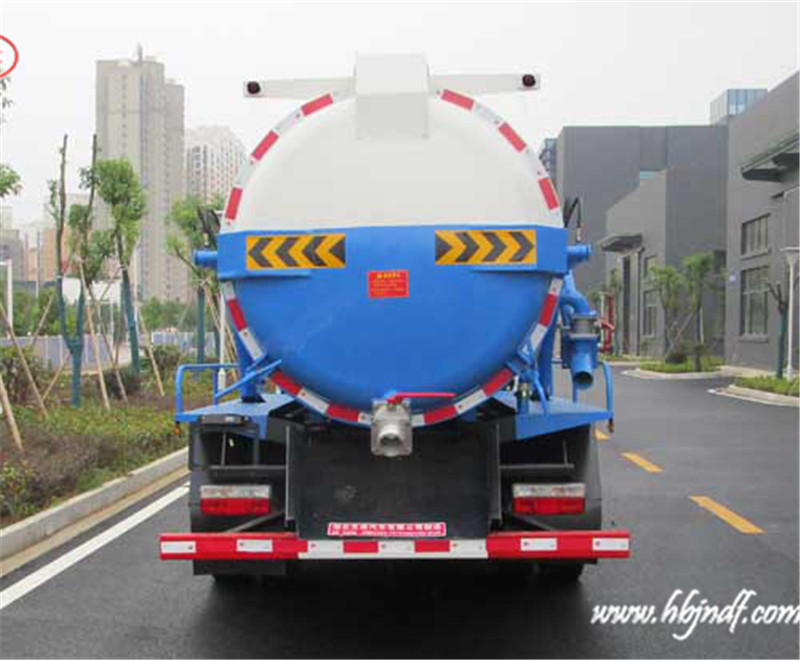

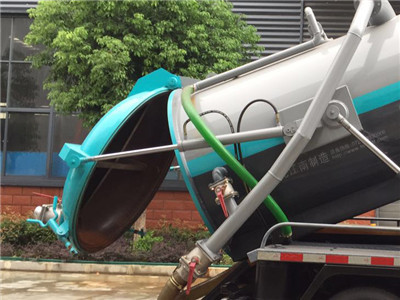

后门开启功能：

后门可液压开启，配合罐体举升功能，倾倒污水更快更方便。

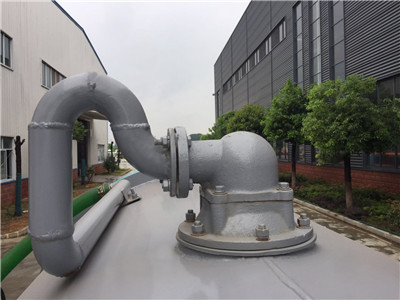

防溢阀：

防溢阀可有效防止液体溢出，可选装液满报警装置。

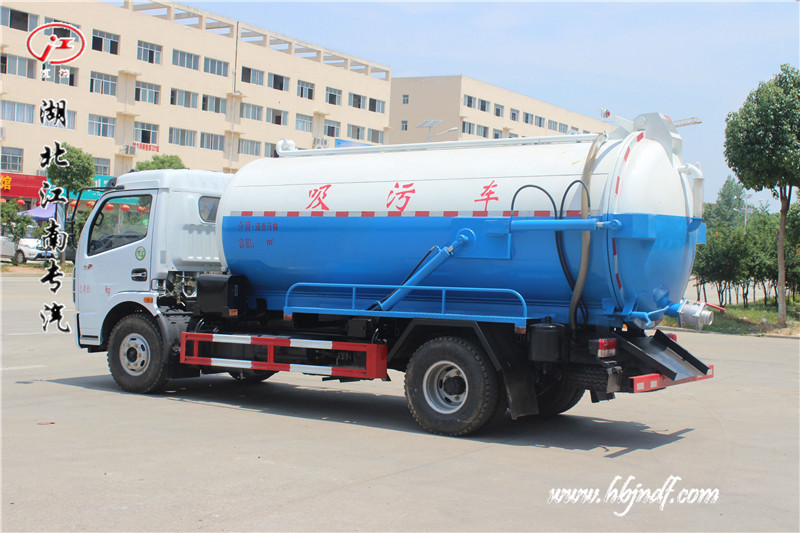

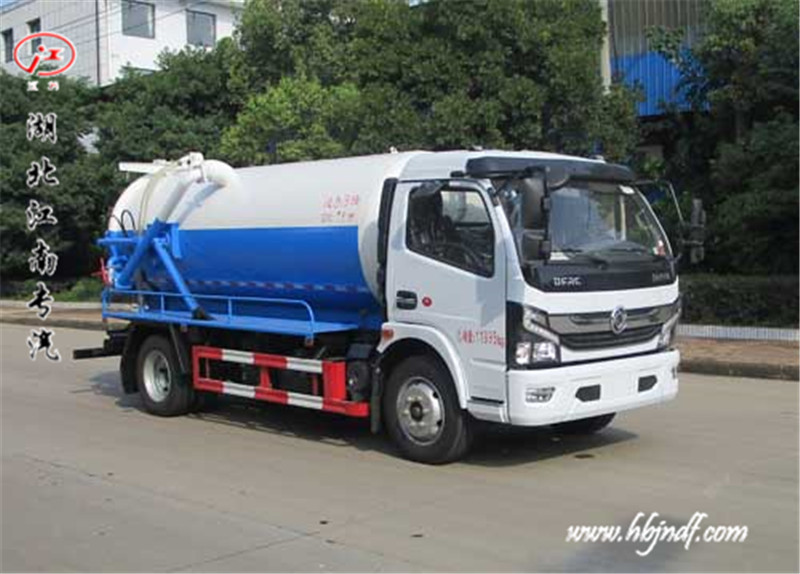

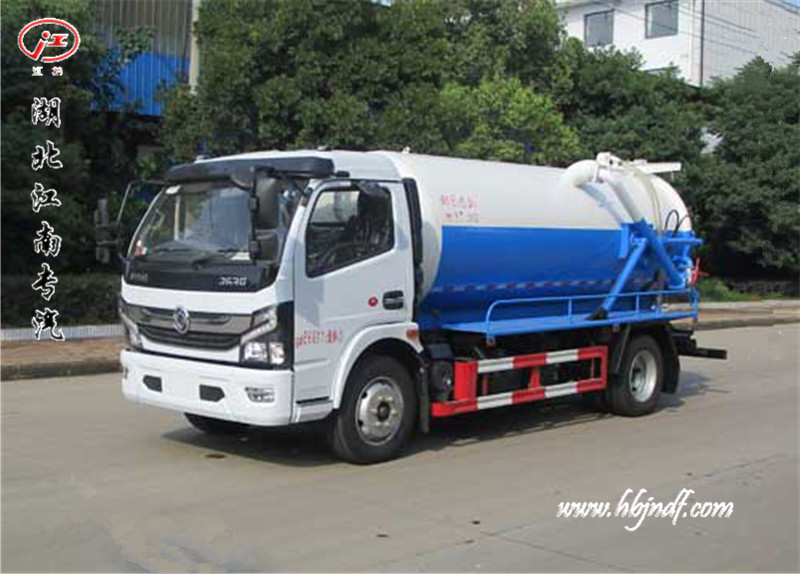

※整车全方位图片：
