 JDF5070GSSE6型365bet官网网投_office365admin下载_365bet赌城 （4020L—5000L/全柴115马力）


JDF5070GSSE6型365bet官网网投_office365admin下载_365bet赌城 技术规格书
※车型特点：
◇采用东风汽车股份有限公司原装二类底盘EQ1075SJ3CDF，车辆性能稳定、综合油耗低廉、驾乘舒适灵活、售后服务完善。
◇单排座豪华驾驶室，冷暖空调、电动窗、中控锁、遥控钥匙、日间行车灯、自动落锁、断气刹、定速巡航、瞬时油耗，科技感十足，驾乘更舒适。
◇选配全柴、玉柴、朝柴、东风轻发、云内等发动机，115～140马力自由选择，动力强劲，经济省油，经济性好，可靠性高，噪声低，国Ⅵ排放标准。
◇标配大功率高压水泵、铜质球阀，经久耐用。
◇标配前冲、后洒、侧喷、工作平台、防滑围栏、冲孔平台、高压炮等，功能完善。
◇气动阀门、驾驶室操作、箭头灯、前置自动水炮、高压清洗系统等选装方便快捷。
※车辆资质：
◇发动机排放符合GB3847-2005,GB17691-2018国Ⅵ标准。
◇整车列入工信部汽车新产品上户公告，公告批次：第330批。
◇整车通过质量监督检验中心检测，检测报告编号：
◇整车通过CCC认证，证书编号：
◇整车通过环保达标，环保达标发动机型号：
◇整车列入国家税务总局免征车辆购置税目录，目录编号：
※车辆基本技术参数：
车辆型号 JDF5070GSSE6型365bet官网网投_office365admin下载_365bet赌城 整车品牌 江特牌
生产厂家 湖北江南专用特种汽车有限公司
产品号 APT2M6F002Z 产品ID W8165676
质量参数 额定装载质量(kg) 3830 轴荷(kg) 2640/4720
整车整备质量(kg) 3400
最大总质量(kg) 7360
尺寸参数 长（mm） 5995 轴距（mm） 3308
宽（mm） 2030
高（mm） 2370
前  悬 1055 后  悬 1632
前轮距 1525,1519 后轮距 1498,1516
接近角 27.7 离去角 14
其它参数 最高车速（km/h） 110 准乘人数 2（含驾驶员）
钢板弹簧片数 6/6+5 驱动形式 4×2
轮胎数 6 轮胎规格 7.00R16
※底盘
底盘型号 EQ1075SJ3CDF
生产厂家 东风汽车股份有限公司
※驾驶室配置
空调 冷暖空调 中控锁 有
电动玻璃 有 遥控钥匙 有
方向助力 有 多功能方向盘 有
日间行车灯 有 自动落锁 有
定速巡航 有 断气刹 有
瞬时油耗 有
※发动机
型号 Q23-115E60 功率(kw)/马力 85/115
生产厂家 安徽全柴动力股份有限公司 排量（ml） 2300
额定转速（r/min） 3200
最大扭矩（N∙m） 320
最大扭矩转速（r/min） 2000
排放标准 GB3847-2005,GB17691-2018国Ⅵ
※变速箱
品牌 万里扬
型号 5TS40
※后桥
品牌 邦乐
速比 4.875
吨位 3.5
车架 190×55×4.5
※其它
制动 气制动
电压（V） 24
转向 动力转向
离合 气压伺服助力
选换档 双锥同步器
ABS厂家 ABS/ASR-12V-4S/4M/
ABS型号 襄阳东风隆诚机械有限责任公司
※整车结构

※罐体
水罐容量（L） 4020 罐体材质 Q235碳钢
厚度(mm) 4 形状 方圆形罐体
结构 焊接式 防荡板 纵
人孔 设DN460人孔1个，带有快速锁定/开启装置
罐体结构示意图 （1）封头（2）上护栏（3）罐口（4）爬梯（5）吊耳（6）支撑（7）副梁（8）筒体 (9)炮筒  (10)防波隔板  (11)量管
材质及工艺 ◇罐体成型后高压气体试漏检测，使罐体具有强度高、重心稳、车辆运载平稳安全等特点；
◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成，保证罐体焊缝质量的原样性。
◇罐体的长度采用一次成型的整体式纵梁焊接，确保罐体的强度。
◇进行整体喷丸工艺处理，以消除焊缝应力和整体除锈。
※高压水泵（标配）
型号 65QZ40/50N(S)
生产厂家 随州亿丰泵业有限公司
流量 40 m3/h 扬程(m) 50
自吸高度(m) 6.5 自吸时间（min/4m） 1.5
轴功率(KW)m 9.25 输入轴转速(min) 1450
特点 ◇65QZ40/50泵为带有增速箱的自吸离 心泵，主要由泵体、叶轮、机械密封、轴、增速箱等部件组成。
◇泵工作时需要的动力直接由汽车发动机通过取力器提供。作地面泵站也可用电机或柴油机驱动。
◇当水源含有泥沙、杂物时，吸入管进口应置于网罩内，网罩通孔总面积应大于300cm2,而网孔直径应小于6mm。
◇泵的轴封采用机械密封，因此泵运行可靠、寿命长。
※高压水泵（选配）
型号 65QZ—40/50N
生产厂家 浙江威龙泵业有限公司
流量 40 m3/h 扬程(m) 50
自吸高度(m) 6.5 自吸时间（min/4m） 1.5
轴功率(KW)m 9.25 输入轴转速(min) 1450
※前冲

标配前置对冲圆锥喷嘴，冲洗宽度≥24m圆锥喷嘴角度可以任意调节，可将中间车道的垃圾冲到两侧，方便对垃圾进行清扫收运，同时实现对多车道洒水降尘。

可选装万向鸭子嘴前冲，流量460L/min，冲洗宽度≥14m，用于公路广场等路面冲洗。
※后洒
双侧后洒，洒水面积15m2
※侧喷
鸭嘴式侧喷 喷洒面积20m2
※工作平台
新式防滑围栏、冲孔平台，不易积水，
全新设计管路，从平台底部布局，方便人员操作，
铜质球阀，经久耐用，
更多预留接口，对接外设功能便捷。
※管路系统

管路系统：由泵、三通滤网、四位三通球阀、直通球阀、进出水口、消防口、前冲、后洒、洒水炮等部件组成，具有结构简单、布局合理、功能多样化等特点。水泵的动力来源于底盘发动机，动力由底盘发动机输出至变速器，再由变速器上安装的取力器通过传动轴驱动洒水泵，从进水口向罐体加水，或将罐体内液体通过管路系统喷洒出来，实现前冲、后洒等功能。
※水路系统

洒水泵和水路阀门，选用国内成熟产品，质量稳定可靠。水路管件采用优质管材制作，法兰连接处采用改进型密封型式，确保产品整个生命周期不渗漏。
※高位花洒（选配）
高位花洒
※箭头灯（选配）
功耗低、耐用、抗震、高亮。车载箭头灯以超高亮度LED为发光源，利用菲涅尔透镜光学原理，采用微电脑芯片控制，使其性能更加稳定可靠，光穿透率高，视角效果优良；车载箭头灯灯罩采用高透明度的工程塑料，具有耐冲击、不易腿色等优点。车载箭头灯操作控制器上带有LED显示模块，将当前的工作状态及时地显示出来。
※弧形喷雾（选配）

上喷雾，喷雾降尘、防暑降温作业
※前置电控水炮（选配）

水柱状

不锈钢材质，上下角度任意调节功能，左右360度旋转。操作员坐在驾驶室内，即可操作，节省了人力。喷水的流量可以根据自己配套365bet官网网投_office365admin下载_365bet赌城 的容量或者是工作时间需要，进行调整。一般是在36立方每小时到72立方每小时之间，可以水柱喷射或者是雾状喷射。水柱状可以起到清洁冲洗路面的作用， 喷雾状可以起到增加空气湿度，降温绿化的作用。

雾状
※气动球阀操作（选配）

前冲气动球阀


365bet官网网投_office365admin下载_365bet赌城 前冲、后洒、侧喷都可以根据客户需求加装气动球阀，气动球阀是球阀配上气动执行器.气动执行器的执行速度相对较快,最快的开关速度0.05秒/次，所以通常也叫气动快速切断球阀。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制,在很大程度上节约了人力资源以及时间和安全性。

后洒和侧喷气动球阀
※打药系统（选配）
安装打药机组，小型打药机可以喷洒农药，除虫治病，一般适用于园林绿化365bet官网网投_office365admin下载_365bet赌城 ，给绿植进行相应的绿化杀虫工作。

※高压清洗系统（选配）
365bet官网网投_office365admin下载_365bet赌城 上加装高压清洗系统，功能更加齐全，不仅具备了普通365bet官网网投_office365admin下载_365bet赌城 的洒水和浇灌功能，还具有高压清洗路面、路牙、护栏、广告牌、隔离墩等，且兼备应急消防的功能。整车在清洗效率、经济性、适用性、可靠性以及环保性方面均得到了极大提升。
※低压卷盘总成（选配）
配20米胶管、卷盘及喷枪，可用于洗车、定点清洗，可以冲洗路面泥土，墙面上的小广告。
※关键零部件照片
洒水泵                          洒水炮
三弯对冲                  鸭嘴                          洒水砣

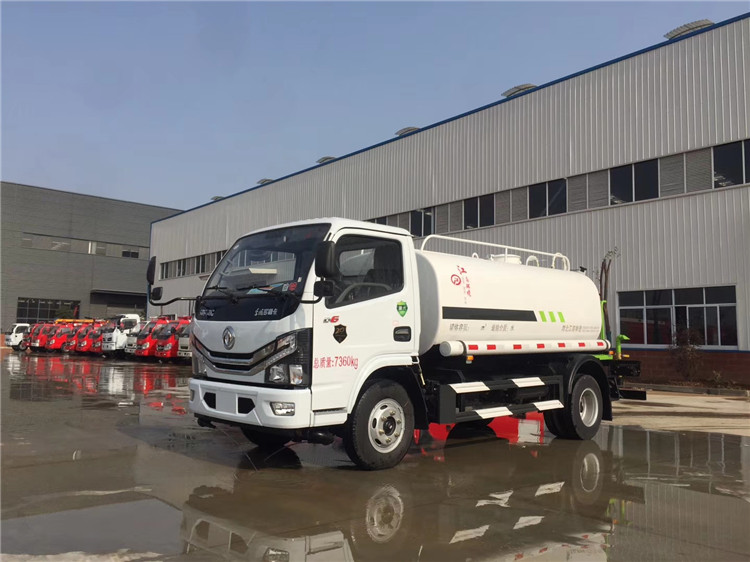

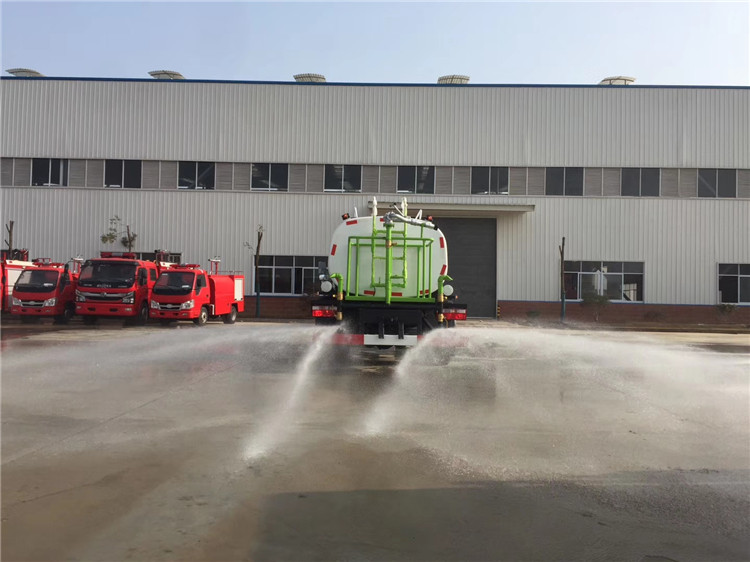

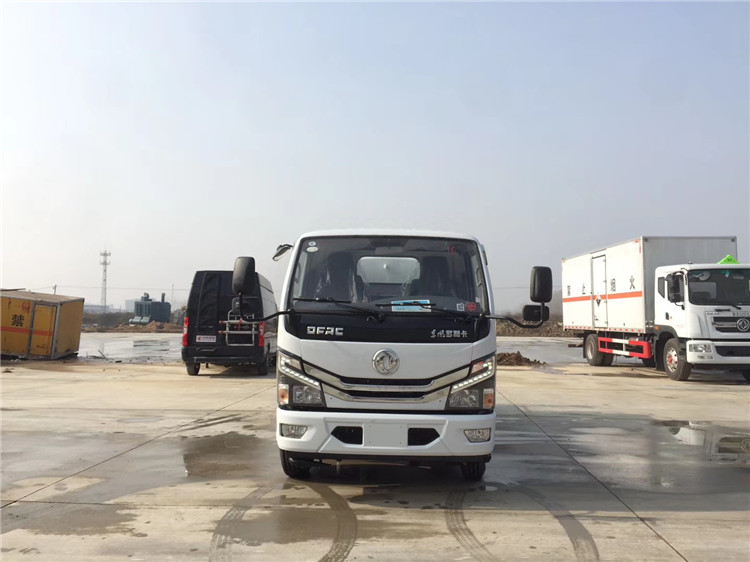

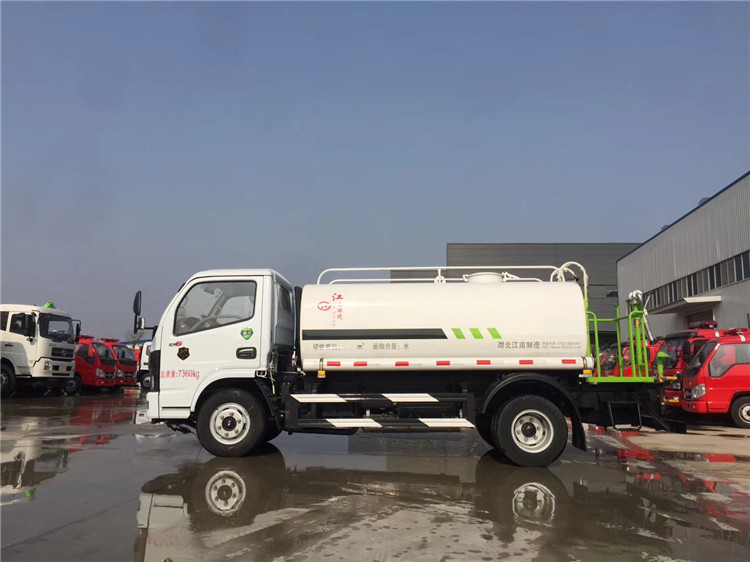

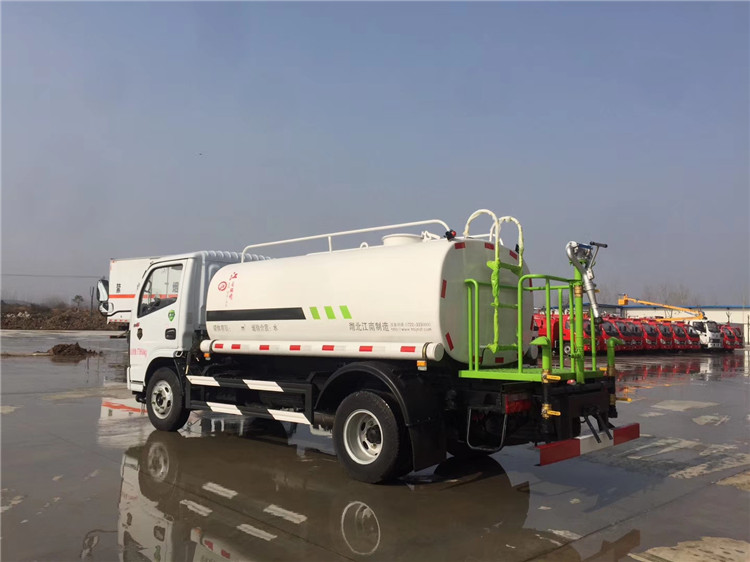

※整车全方位图片：
