        五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666

        • 五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666
        • 五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666
        • 五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666
        • 五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666
        • 五十铃100P 2.5吨水罐消防车参数配置图片价格18671091666

        车型概述:

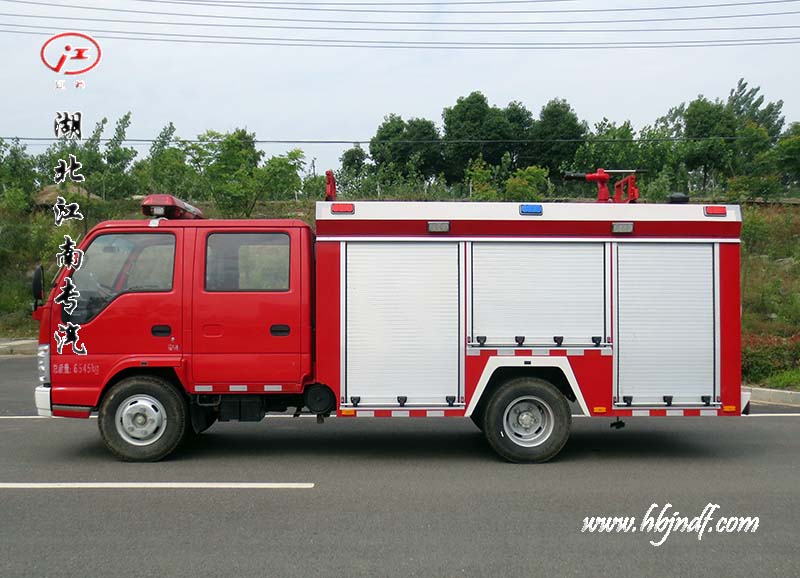

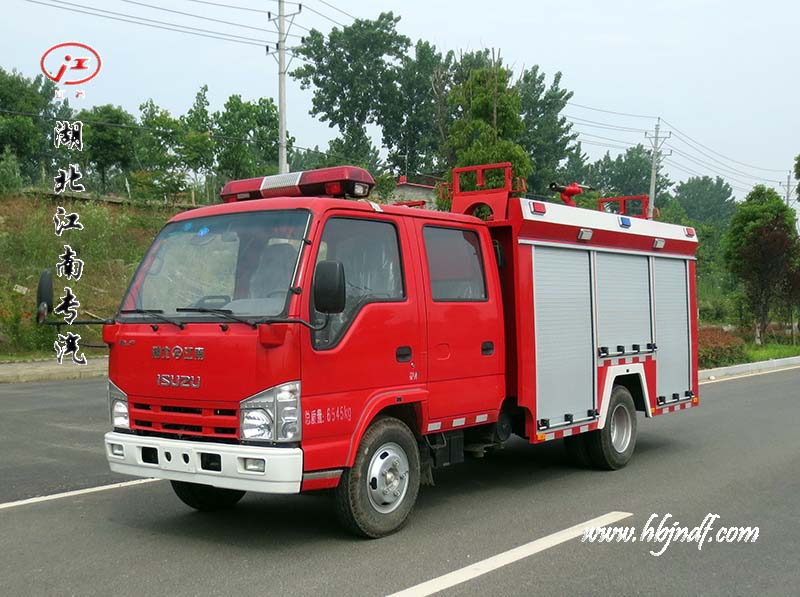

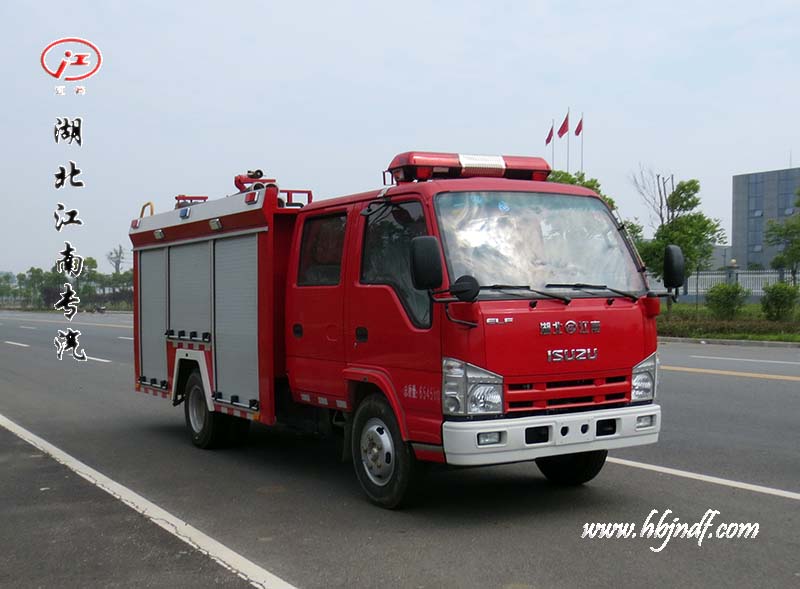

        ◇JDF5071GXFSG20/Q型水罐消防车是我厂采用庆铃汽车股份有限公司原装二类底盘QL1070A6HWY基础上改装而成,整车结构紧凑,动力性能好,车速高,机动灵活,具有大型消防车的全套消防功能,是消防队最常备的消防车辆。车上除了装备消防水泵及器材以外,还设有较大容量的贮水罐及水枪、水炮等,可将水和消防人员输送至火场独立扑救火灾。它可由消防栓直接供水,也可以从水源吸水直接进行扑救,或向其他灭火喷射装置供水。

        ◇整车由消防员乘员室和车身两大部分组成,乘员室为原装双排,可乘坐2+3人,该车为内仓罐结构,车身前部为水罐+器材箱,后部为泵房。载液罐体为优质碳钢,与底盘采用弹性连接,装备了上海雄真消防设备有限公司生产CB10/20-XZ型消防泵,额定流量20L/S,车顶安装成都威斯特消防机械有限公司生产的PS20W型车用消防炮。该车最大的特点是机动灵活、操控性好、维修简便。可广泛应用于公安消防队、厂矿企业及社区、码头等场所,扑救一般物质火灾。闲暇时可用于园林喷灌、道路清洒。


        车辆特点:

        ◇该车采用庆铃五十铃二类底盘,车辆设计精巧,外形美观,线条流畅,整体式框架结构;

        ◇机动性能强,环保性能好,人性化设计,器材布置合理,取用方便;

        ◇排放标准达到目前国内最新国Ⅴ排放;

        ◇消防泵、消防炮采用国内知名厂家生产,性能稳定,质量优异,夹心取力器使之能够在行进中进行灭火,保证关键时刻拉得动,用得上,战斗力强;

        ◇采用双排整体式结构,视野开阔。

        ◇具备国家税务总局免征公告,上牌时免交车辆购置税。

        车辆主要技术参数:

        整车型号

        JDF5071GXFSG20/Q型水罐消防车

        整车品牌

        江特牌

        生产厂家

        湖北江南专用特种汽车有限公司

        上户公告

        第三百一十二批

        免征公告

        2017年第3册第936

        产品号

        ZN4DY5YD02G

        产品ID

        T8310352

        质量参数

        额定装载质量(kg)

        2000

        轴荷(kg)

        1995/4550



        整车整备质量(kg)

        4170







        最大总质量(kg)

        6545





        尺寸参数

        长(mm

        6350

        厢体尺寸(mm





        宽(mm

        1980

        轴距(mm

        3360



        高(mm

        2750









        1015



        1845



        前轮距

        1504

        后轮距

        1425



        接近角

        24

        离去角

        14

        其它参数

        最高车速(km/h

        90

        准乘人数

        2+3(含驾驶员)



        钢板弹簧片数

        8/6+5

        驱动形式

        4×2



        轮胎数

        7







        轮胎规格

        7.00-16 14PR,7.00R16 14PR


        罐体

        水罐容量(L

        2500

        罐体材质

        Q235碳钢

        厚度(mm)

        4

        形状

        平行六面体箱式容罐

        人孔

        DN460人孔1个,带有快速锁定/开启装置

        溢流口

        DN65溢流口1

        放余水口

        1DN40水罐放余水口,配球阀

        注水口

        在水罐左右两侧各接1DN65接口

        进出水口

        1个水罐到水泵进水管,DN100阀门,可气动、手动控制,设1个水泵至水罐充水管,DN40阀门,可气动、手动控制


        ※消防泵



        型号

        CB10/20-XZ 常压车用消防泵



        生产厂家

        上海雄真消防设备有限公司



        引水方式

        循环引水

        安装方式

        后置式



        最大真空度(KPa

        85

        出口压力(Mpa

        1.0



        7吸深时间(秒)

        43.6

        1min内真空降值(MPa

        1.5

        工况1

        流量(L/s

        20

        出口压力(MPa

        1.00



        额定转速(r/min

        3070±50

        轴功率(kw

        34.29



        吸深(m

        3





        工况2

        流量(L/s

        14

        出口压力(MPa

        1.30



        额定转速(r/min

        3380±50

        轴功率(kw

        35.36



        吸深(m

        3





        工况3

        流量(L/s

        10

        出口压力(MPa

        1.00



        额定转速(r/min

        3115±50

        轴功率(kw

        27.42



        吸深(m

        7





        特点

        ◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点

        ◇泵壳采用导叶式,叶轮采用平衡环、平衡孔结构,大大减小了轴向力及径向力,提高了寿命

        ◇各项性能指标均符合GB6245-2006标准,并通过国家消防装备质量监督检验中心型式试验。

        ◇是目前国内消防泵的升级换代产品,并可与国外同类产品媲美


        ※消防炮



        型号

        SP20W型消防水炮



        生产厂家

        成都威斯特消防机械有限公司



        射程(m

        水≥50







        流量(L/s

        20

        压力(Mpa

        0.7



        俯仰旋转(°)

        -30+70

        水平旋转(°)

        0360



        重量(kg

        25

        长宽高(mm)

        485×250×530

        特点

        ◇射程远、水流集中、保护面积大

        ◇操作灵活方便、炮身可做水平回转和仰俯回转

        ◇喷射时可做直流和喷雾

        ◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求


        ※消防器材

        序号



        型号

        数量

        单位

        备注

        1

        吸水管

        KD100/2 m

        4

        螺纹式

        2

        滤水器

        FLF100

        1

        螺纹式

        3

        分水器

        FII80/65×2-1.6

        1

        内扣式

        4

        集水器

        JII100/65×2-1.0

        1

        内扣式

        5

        水带

        13-65-20

        8

        内扣式

        6

        异径接口

        KJ65/80

        2

        内扣式

        7

        水带包布

        DT-SB

        4



        8

        水带挂钩



        4



        9

        地上消火栓扳手

        QT-DS1;长400

        1



        10

        地下消火栓扳手

        860

        1



        11

        吸水管扳手

        FS100

        2



        12

        直流开关水枪

        QZG3.5/7.565

        1

        内扣式

        13

        直流开花水枪

        QZK3.5/7.565

        1

        内扣式

        14

        灭火器

        3 kg/ABC

        1



        15

        消防腰斧

        390 GF-285

        1



        16

        橡皮锤



        1



        17

        可充电式手提照明灯



        1



        18

        消防桶






        ※发动机

        型号

        4KH1CN5LS

        功率(kw)/马力

        70/98

        生产厂家

        庆铃五十铃(重庆)发动机有限公司

        排量(ml

        2999

        排放标准

        GB17691-2005国Ⅴ,GB3847-2005


        ※细节展示

        ◇罐体成型后高压气体试漏检测,使罐体具有强度高、重心稳、车辆运载平稳安全等特点;

        ◇罐体在焊接工装工位上采用气体保护焊接自动焊接而成,保证罐体焊缝质量的原样性。

        ◇罐体的长度采用一次成型的整体式纵梁焊接,确保罐体的强度。

        ◇进行整体喷丸工艺处理,以消除焊缝应力和整体除锈。

        ◇性能优良、效率高、结构紧凑、造型美观、操作简单、维护保养方便等特点

        ◇泵壳采用导叶式,叶轮采用平衡环、平衡孔结构,大大减小了轴向力及径向力,提高了寿命

        ◇各项性能指标均符合GB6245-2006标准,并通过国家消防装备质量监督检验中心型式试验。

        ◇是目前国内消防泵的升级换代产品,并可与国外同类产品媲美

        ◇射程远、水流集中、保护面积大

        ◇操作灵活方便、炮身可做水平回转和仰俯回转

        ◇喷射时可做直流和喷雾

        ◇主要规格、性能参数均符合中华人民共和国标准GB19156-2003《消防炮通用技术条件》的要求

        ◇器材箱为半包围结构,两侧及后面均可装取器材,器材箱后部设有供消防员上下的人梯,整体厢体由Q235碳钢钢板焊接而成,器材箱全部安装新款易拉高强度铝合金卷帘门,内饰铺设铝质花纹板,美观耐用。主框架结构采用优质方管焊接,外装饰板采用碳钢板焊接,车顶防滑,可行走。(可根据用户需求采用铝合金方管焊接)

        ◇按战斗编程和战斗展开设计器材集成;

        ◇按使用逻辑关系和使用频率放置器材;

        ◇使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材;

        ◇泵房左右两侧、器材箱左右侧均有高强度铝合金卷帘门。

        ◇骨架、蒙皮为优质Q235A钢材;内隔板、底板为高强度铝合金和新型隔热防火板。

        ◇庆铃五十铃原装双排座驾驶室,采用高强度镀锌钢板和封闭式结构,形成有效的防撞保护区,保护驾乘人员安全。关键易腐蚀部位采用工程合成树脂等特殊材料,极大地提高了驾驶室的抗腐蚀性。座椅双密度发泡,弹性好,不变形,舒适性好。内装饰采用优质原生塑料,无气味。配置大视野前挡风玻璃,有效减少弯道盲区,提高行车安全。

        ◇驾驶室后设有乘员室,平头全金属封闭式结构,顺开四门,可乘座5人,驾驶室乘员2人,独立乘员室3人,前后室内乘员可通话联系。

        ◇驾驶室内加装有取力器控制开关、各种附加控制开关,仪表台下方装有多功能电子警报器,车顶装有枕式警灯。

        ◇驾驶室内冷暖空调、搁物箱等人性化设计,一应俱全。

        采用2.5花纹板铺设(限车厢顶部)

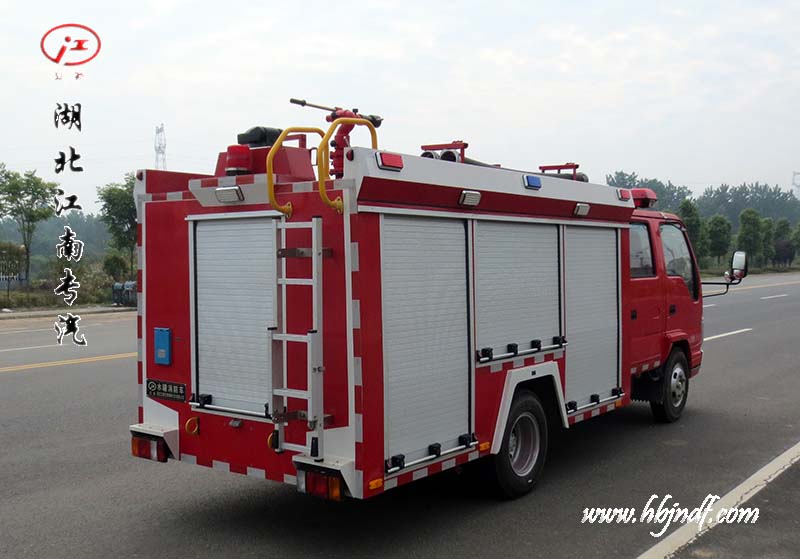

        后爬梯采用铝合金两节翻转爬梯,使用,使用时离地不超过350mm,上车拉手采用表面带凹槽防滑圆钢管,表面喷塑处理。

        消防员室、水泵房及器材箱分别设有照明灯,操纵仪表板上设有照明、指示灯等

        长排全红警灯,安装在驾驶室顶部。警报器及其控制盒在驾驶员前下方

        上装后部安装35W消防探照灯1
